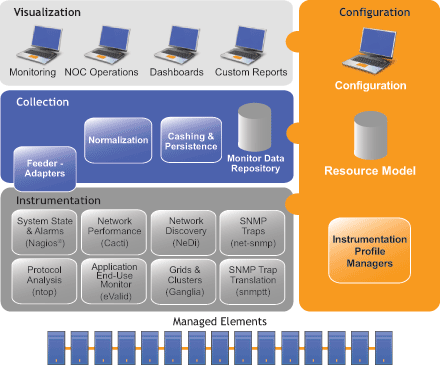

グランドワークモニタのアーキテクチャ

グランドワークは、選りすぐりのオープンソースのシステム、ネットワーク管理、および監視技術を柔軟で拡張性の高いフレームワークに統合するプラットフォームを提供するために、標準ベースのオープンアーキテクチャを使用します。

データ生成層は、グランドワークのソリューションで監視されるサーバ、ネットワークデバイス、データベース、アプリケーションを含みます。

データ収集層(Data Collection Tier)

データ収集層では、データ生成層内の監視対象ノードからステータスと性能情報を集めます。データ収集業務は監視対象ノードによって、あるいは、データ収集コンポーネントによって開始することができます。ステータスと性能データは、配備された下記のオプションに依存する多くのメカニズムを介して集められます：

データ管理層(Data Management Tier)

データ管理層では、データ収集層から引き渡されたステータスと性能データの変換、集約、保存を行います。データ管理層は下記に分かれます：

データ監視アダプタ(Data monitoring adapters)。　データ監視アダプタは、データ収集層からのステータス情報を均質化した単位の監視データに変換します。結合とマッピングなどの変換は、共通データモデルに挿入される前に監視データに適用されます。
共通データモデル(Common data model)。　共通データモデルは、監視環境の現在と過去の状態を含みます。それには、ステータスと性能情報と、データ監視アダプタが新しいステータス情報をシステムに引き渡す毎に継続される更新情報が含まれます。また、共通データモデルには、プロファイル構成、アラートとエスカレーションルールや性能データ保存ルールなどの監視対象環境の構成の抽象的表現も含まれています。
アプリケーションプログラミングインタフェース(Application Programming Interfaces)。データ管理層の最上部で、監視構成、管理構成、ホストとサービスのステータスと性能データへの標準インタフェースを提供します。PHP バインディング、セキュアSOAP APIと性能データAPIを含む、さまざまのインタフェースが提供されます。

プレゼンテーション層(Presentation Tier)

プレゼンテーション層は、すべてのグランドワークモニタのアプリケーション・ビューのためのユーザインタフェースを提供します；サードパティアプリケーションのためのユーザインタフェースの提供を統合し、外部アプリケーションを統合するためのフックを提供します。プレゼンテーション層は下記を含みます：

プレゼンテーション層は、グランドワークのソリューションを多種多様な部門のセキュリティニーズに合わせて仕立て上げられるよう、ユーザセキュリティとロールベースのパーミッションを強制します。

また、プレゼンテーション層は、出力をITSMダッシュボードた他のサードパティコンソールの中へ提供するため、他のソリューションと統合することができます。

グランドワーク モニタのアーキテクチャ
